電流產生器【TopDIY】CT-47 電壓轉電流 模組 信號 訊號 避免 衰減 電流 電壓 變換 轉換 變送器
NT$ 110
電壓轉電流訊號轉換模組，出廠預設輸入 0-5V、輸出 4-20mA，兩顆可變電阻可校正零點與滿量程。供電 DC 15-28V，適合 PLC 的 24V 系統，可把電壓訊號轉成較不易衰減的電流訊號。
商品描述
商品特色
• 將電壓訊號轉換為 4-20mA 電流訊號，長距離傳輸較不易衰減
• 出廠預設 0-5V 對應 4-20mA，接上即可使用

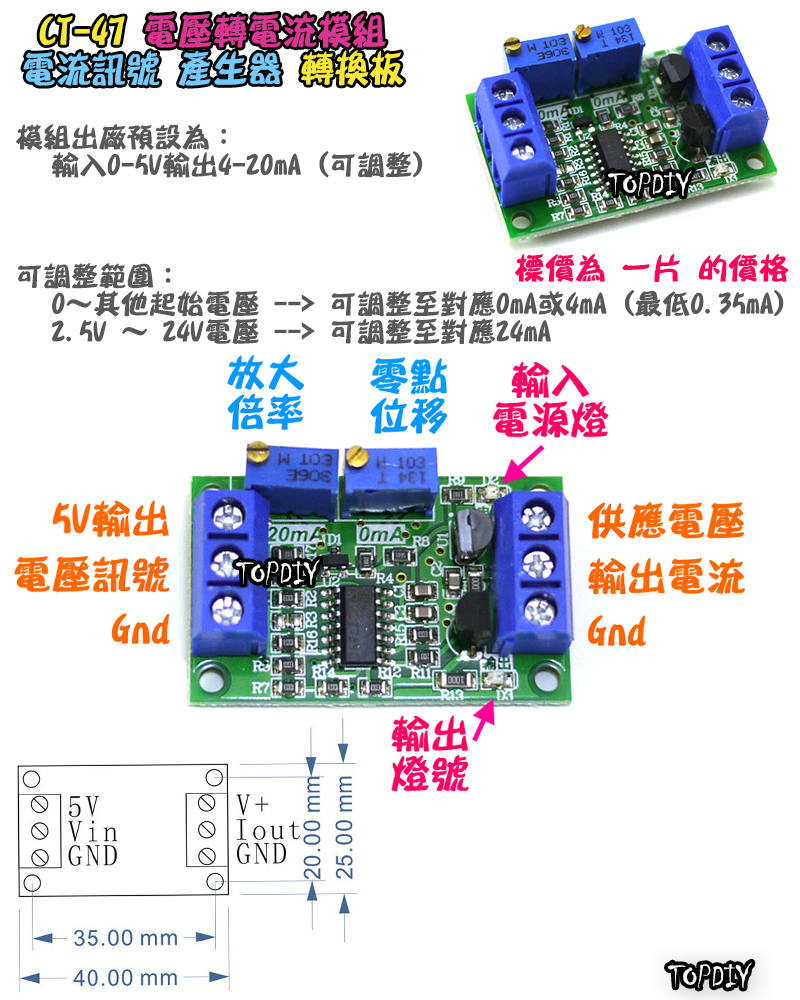

• 板上兩顆可變電阻分別調整零點與放大倍率，量程可自行校正
• 輸入輸出呈線性關係
• 具備輸入電源指示燈與輸出電流指示燈
• 供電範圍 DC 15-28V，適合 PLC 的 24V 系統

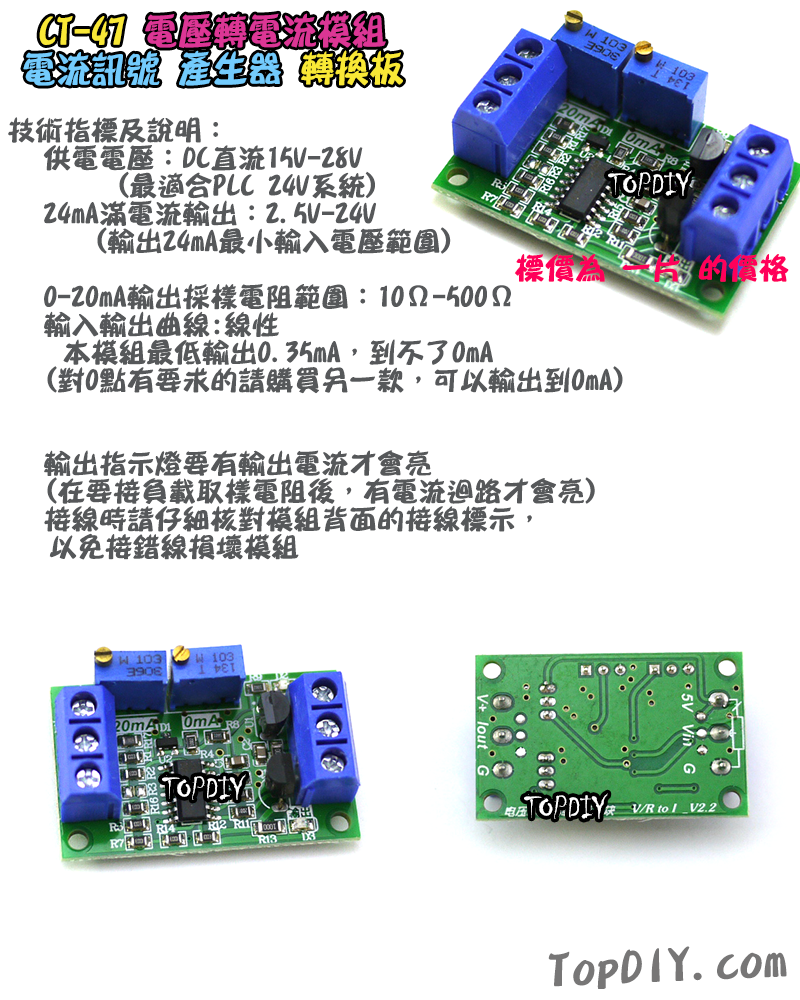

規格說明
型號CT-47
供電電壓DC 15V ~ 28V
出廠設定輸入 0-5V，輸出 4-20mA
零點可調範圍0 ~ 起始電壓，對應 0mA 或 4mA（最低 0.35mA）
滿量程可調輸入 2.5V ~ 24V 可調整至對應 24mA
採樣電阻範圍10Ω ~ 500Ω（0-20mA 輸出）
輸入輸出曲線線性
尺寸40 × 25 mm（安裝孔距 35 × 20 mm）

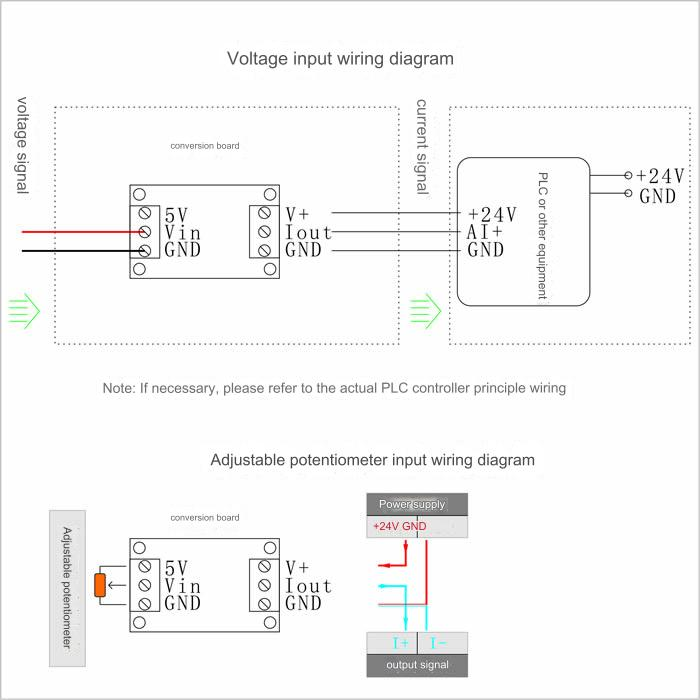

接線方式
• 輸入端：5V、Vin、GND — 接電壓訊號來源（可變電阻建議 10K-100K）
• 輸出端：V+、Iout、GND — V+ 接 +24V，Iout 接 PLC 的類比輸入（AI+）
• 接線前請仔細核對模組背面的接線標示，以免接錯損壞模組

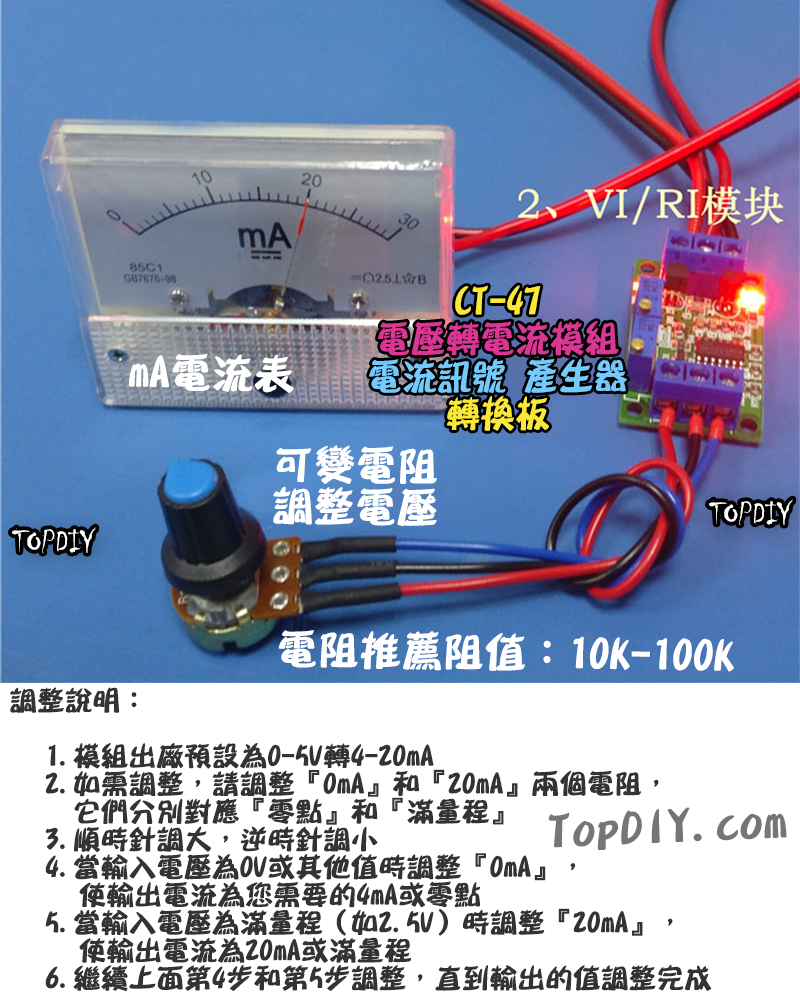

調整說明
• 模組出廠預設為 0-5V 轉 4-20mA，若需調整請使用「0mA」與「20mA」兩顆電阻
• 這兩顆電阻分別對應「零點」與「滿量程」
• 順時針調大，逆時針調小
• 輸入電壓為 0V（或您的起始值）時，調整「0mA」使輸出為所需的 4mA 或零點
• 輸入電壓為滿量程（例如 2.5V）時，調整「20mA」使輸出為 20mA
• 重複上述兩步驟交互調整，直到輸出值符合需求
適用場景
• PLC 類比訊號輸入的訊號轉換
• 可變電阻手動調節輸出電流
• 感測器電壓訊號的長距離傳輸
• 工業控制與自動化的訊號調理
注意事項
• 本模組最低輸出約 0.35mA，無法輸出到完整的 0mA；若需要真正的 0mA 起點請選購其他型號
• 輸出指示燈需接上負載或採樣電阻、形成電流迴路後才會亮起
