單驅動板【TopDIY】MT-02B 直流 馬達 5A雙路 驅動 驅動板 模組 調速 電機 正反轉 直流馬達
NT$ 98

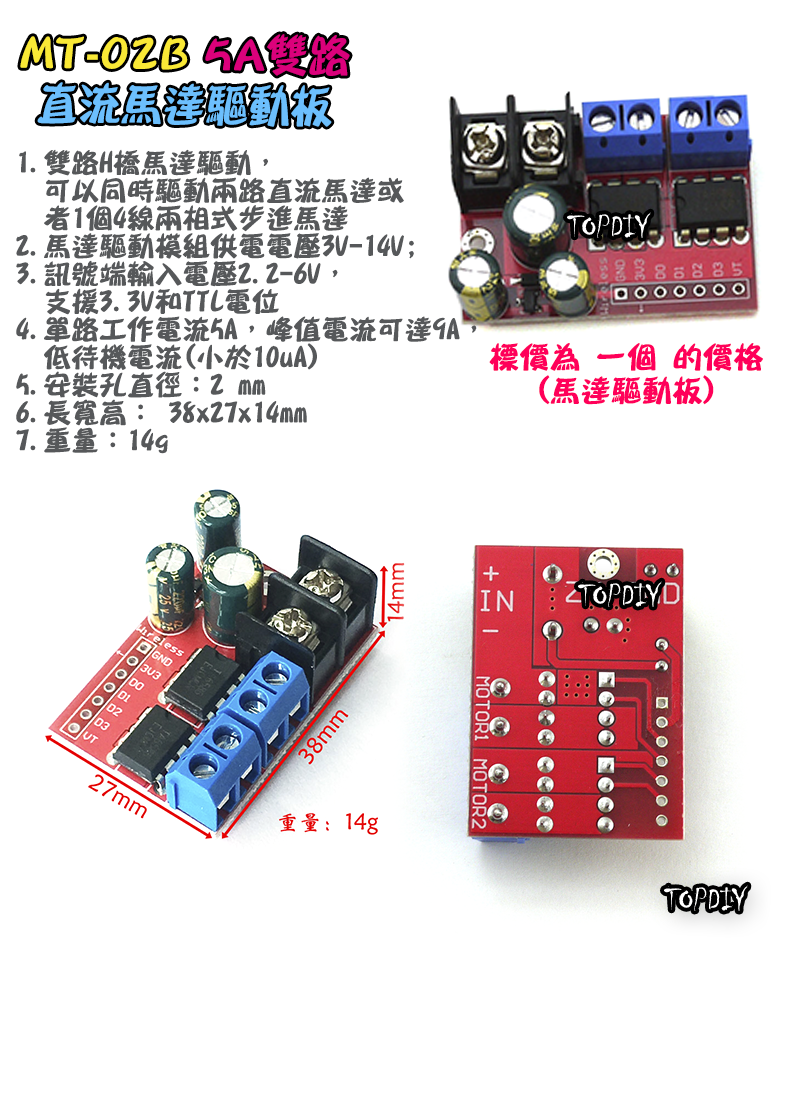

雙路 H 橋直流馬達驅動板，可同時獨立控制兩顆直流馬達，或驅動一顆四線兩相步進馬達。單路連續電流 5A、峰值 9A，支援 3.3V 與 TTL 電位控制，並可用 PWM 調速。體積僅 38×27×14mm，適合自走車與自動化裝置。
商品描述
商品特色
• 雙路 H 橋設計，兩顆直流馬達可各自獨立正轉、反轉、停止與煞車
• 也可用於驅動一顆四線兩相式步進馬達
• 單路連續工作電流 5A，峰值電流可達 9A
• 待機電流低於 10μA，適合以電池供電的裝置
• 控制端相容 3.3V 與 TTL 電位，單晶片可直接連接
• 板上提供 3.3V／100mA 輔助輸出，可為訊號端電路供電
規格說明
型號MT-02B
供電電壓DC 3V ~ 14V
訊號電壓2.2V ~ 6V（高電位 2.2~6V、低電位 0~0.7V）
工作電流單路 5A，峰值 9A
待機電流小於 10μA
輔助輸出3.3V / 100mA
尺寸38 × 27 × 14 mm
安裝孔直徑 2mm
重量14g
接線與控制

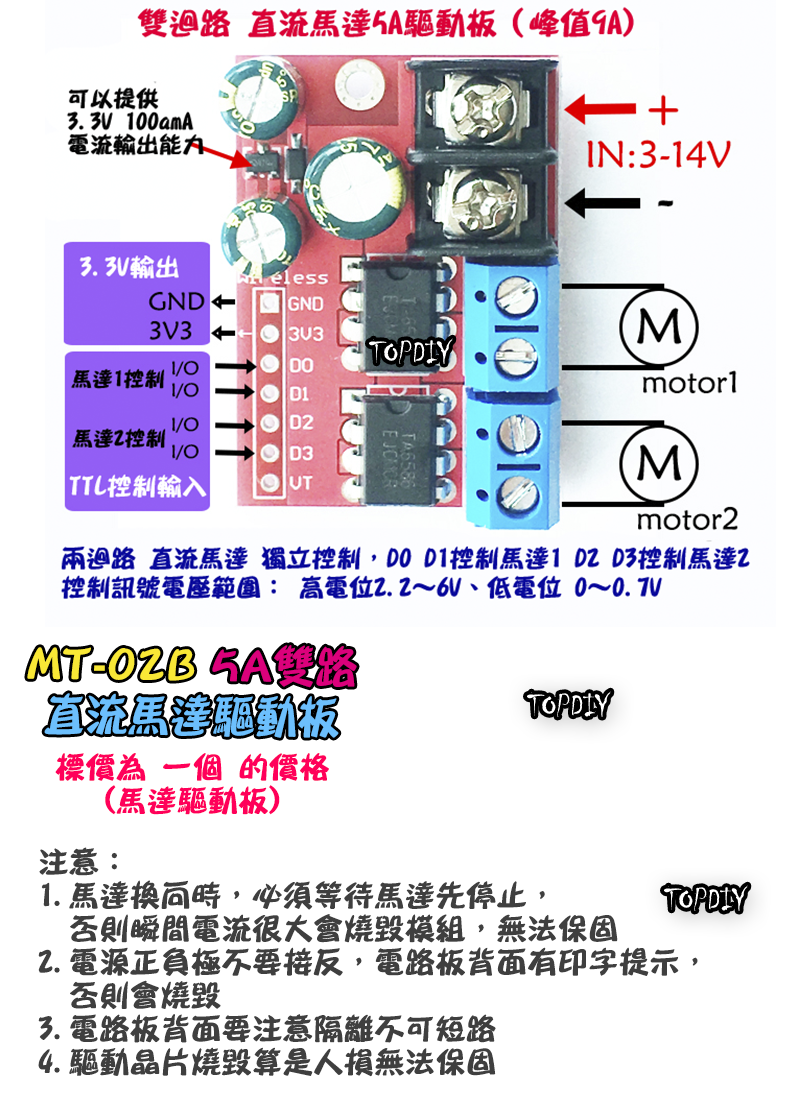

D0、D1 控制 MOTOR1，D2、D3 控制 MOTOR2；GND 與 3V3 為輔助電源腳位。

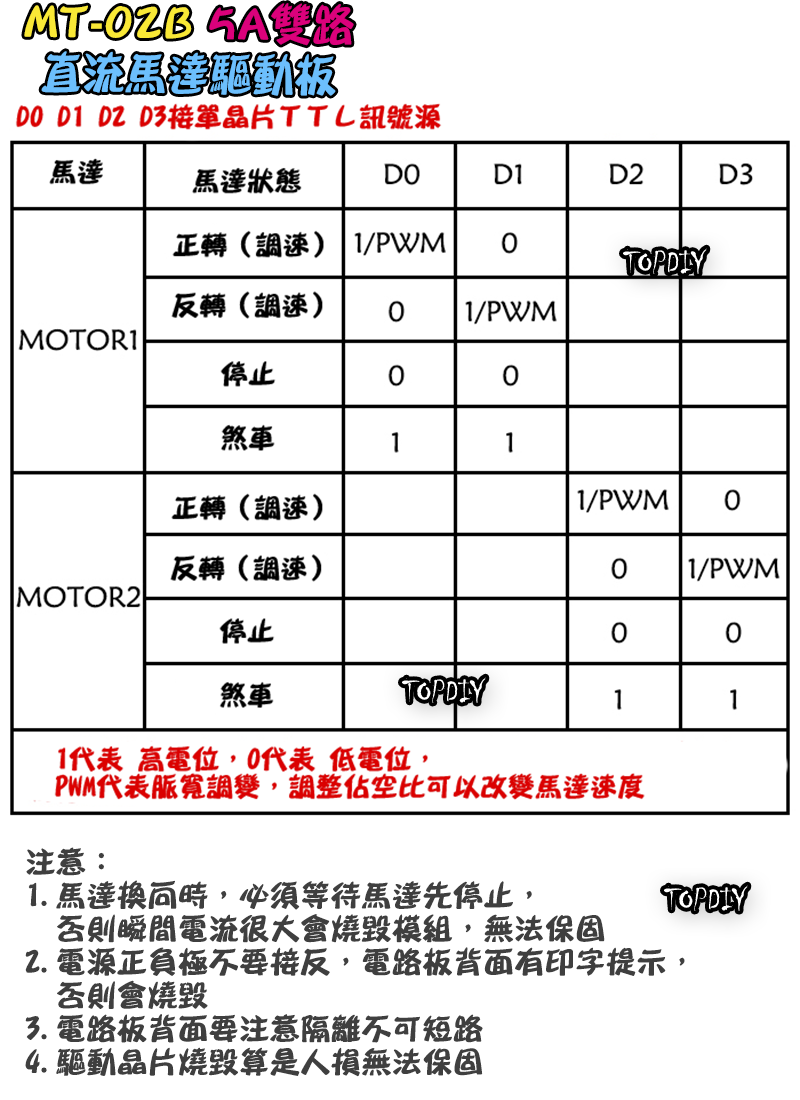

控制真值表
• 正轉（可調速）：其中一腳給 1 或 PWM，另一腳給 0
• 反轉（可調速）：兩腳輸入對調
• 停止：兩腳皆給 0
• 煞車：兩腳皆給 1
• PWM 為脈寬調變，調整佔空比即可改變馬達轉速
適用場景
• 自走車、機器人的雙輪驅動
• 需要正反轉與調速的小型直流馬達控制
• 四線兩相步進馬達的驅動
• 單晶片、開發板的馬達擴充模組
注意事項
• 馬達換向前必須先等馬達停止，否則瞬間電流過大可能造成模組損壞
• 電源正負極請勿接反，電路板背面有印字標示可對照
• 電路板背面請注意隔離，避免短路
• 因接線錯誤造成的驅動晶片損壞屬於人為損壞
